Datumstempel Serienübersicht: Finden Sie das passende System
Im modernen Werkzeug- und Formenbau gibt es keine Universallösung, jede Spritzguss- oder Druckgussanwendung stellt spezifische Anforderungen an die Kennzeichnung. Ob dünnwandige Sichtteile, kriechfähige Elastomere oder schwer zugängliche Werkzeugaufbauten: WALZ Normalien bietet für jede Herausforderung die exakt passende Datumstempel-Serie.
Unsere Datumstempel Serienübersicht schafft dabei maximale Transparenz und unterstützt Sie dabei, schnell und sicher die passende Serie für Ihre Anwendung zu finden.
Alle Datumstempel-Serien im Detail
Serie DA:
Der bewährte Standard
- Merkmal: Klassische Bauform mit Höhenverstellung.
- Einsatzgebiet: Standardwerkzeuge im Formenbau.
- Vorteil: Erlaubt eine exakte Justierung des Stelleinsatzes an die Gravurtiefe und garantiert saubere Abdrücke bei niedrigen Anschaffungskosten.
Serie DK:
Die kurze Ausführung
- Merkmal: Kurze Bauform (Kurz) mit Höhenverstellung.
- Einsatzgebiet: Kompakte Formeinsätze und Platzmangel.
- Vorteil: Ideal für das direkte Einpressen konzipiert, bietet die gewohnte Justierbarkeit der DA-Serie in einer platzsparenden Variante.
Serie DAP:
Die Plan-Lösung
- Merkmal: Fixierter Stelleinsatz ohne Höhenverstellung.
- Einsatzgebiet: Dünnwandige Formteile und anspruchsvolle Sichtteile.
- Vorteil: Perfekter Planverschluss für makellose Oberflächen. Beim Stelleinsatzwechsel direkt im Werkzeug zum DAR erweiterbar.
Serie DAC:
Der Dichtheits-Spezialist
- Merkmal: Konischer Sitz des Stelleinsatzes.
- Einsatzgebiet: Gummi- und Elastomer-Spritzguss.
- Vorteil: Verhindert durch mechanische Abdichtung zuverlässig die Gratbildung (Materialunterwanderung), selbst bei dünnflüssigen Medien und hohem Druck.
Serie DAR:
Datumstempel mit unserem patentierten Rasteinsatz
- Merkmal: Integriert ein zusätzliches Bauteil als Rastelement.
- Einsatzgebiet: Spritzgusswerkzeuge mit starken Volumenströmen während des Einspritzvorgangs.
- Vorteil: Dient als effektive Verdrehsicherung und verhindert zuverlässig, dass sich der Stelleinsatz durch den Materialfluss ungewollt verstellt.

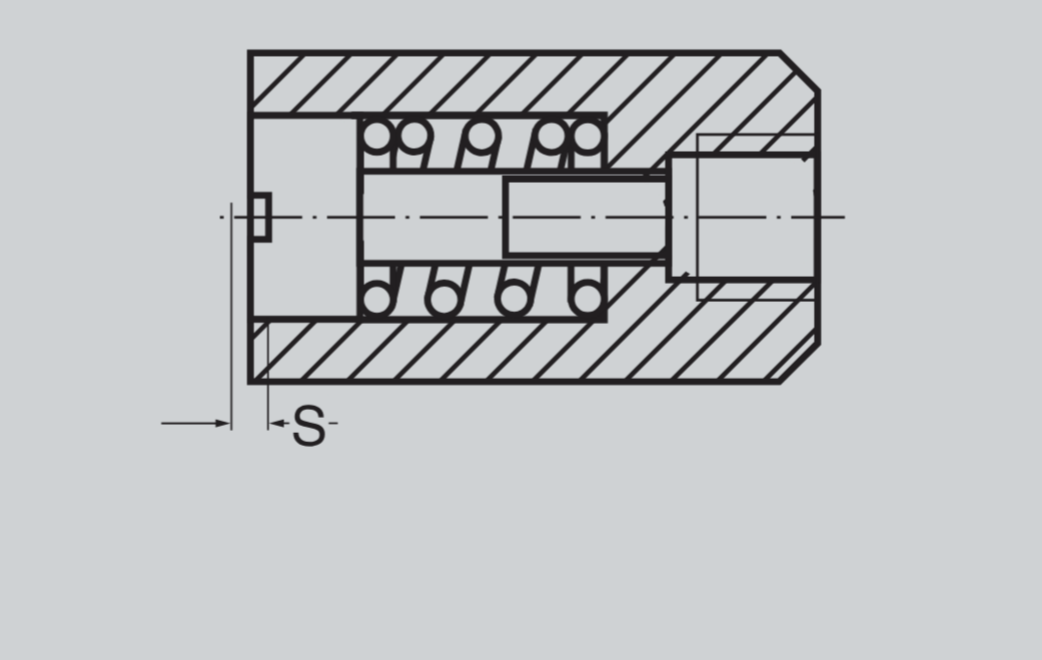

Serie DKH:
Kompakte Heckmontage
- Merkmal: Kurze Bauform in den Durchmessern 3 bis 12 Millimeter, speziell für die heckseitige Montage.
- Einsatzgebiet: Werkzeuge und Formaufbauten, welche die eine Installation von der Rückseite erfordern.
- Vorteil: Vereint minimalen Platzbedarf mit einer effizienten und zeitsparenden Integration über die Werkzeugrückseite.
Serie DAF:
Frontmontage Standard
- Merkmal: Einbau von der Formteilseite (Front), mit Höhenverstellung.
- Vorteil: Sparen Sie Rüstzeit bei schwer zugänglichen Werkzeugen durch bequeme Montage von vorne.
Serie DAPF:
Frontmontage Plan
- Merkmal: Frontseitige Montage ohne Höhenverstellung.
- Einsatzgebiet: Werkzeuge für optische Sichtteile.
- Vorteil: Wartungsfreundliche Montage und perfekte Oberfläche. Beim Stelleinsatzwechsel direkt zum DAR erweiterbar.
Serie DACF:
Frontmontage Konisch
- Merkmal: Frontseitig montierbar, konischer Sitz.
- Vorteil: Die absolut dichte Lösung für den Elastomerspritzguss, jetzt auch bequem von der Frontseite zu warten.
Serie DARF:
Frontmontage Raststempel
- Merkmal: Frontseitig montierbar, mit Rast-Technologie.
- Vorteil: Höchste Verdrehsicherheit und Prozesssicherheit gepaart mit den Vorteilen der frontseitigen Werkzeugwartung.
Serie DAO:
O-Ring Befestigung
- Merkmal: Schraubenlose Fixierung über einen O-Ring.
- Vorteil: Besonders platzsparend und extrem schnell in der Handhabung, da der Einsatz einfach abgezogen werden kann.
Serie DS:
Datumsschraube
- Merkmal: Konzipiert für eine 90° Senkung.
- Vorteil: Erlaubt einen absolut bündigen Einbau in der Form.
Nächste Schritte: Individualisieren Sie Ihren Stempel
Haben Sie die passende Serie für Ihre Form gefunden? Bestimmen Sie nun, mit welcher Gravur (z.B. Monat/Jahr, Schichten) Ihr Datumstempel ausgestattet werden soll, oder informieren Sie sich über die exakten Bohrungstoleranzen für den Einbau.
